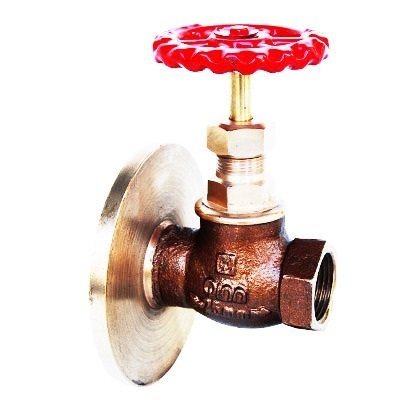

Q-93 – Qinn BRONZE GLOBE VALVE ONE SIDE FLANGED AND ONE SIDE SCREWED

SKU: Q-93 Category:

PRODUCT DETAILS

SCREWED IN BONNET , INSIDE SCREW ,
INTEGRAL SEATING,RISING STEM ,HANDWHEEL OPERATED.

END DETAILS

INLET :- FLANGED TO BS:10 TABLE D.
OUTLET :- SCREWED FEMALE BSP TO BS:21

TESTING

HYDRAULIC.
BODY TEST PRESSURE :- 1.5 Mpa
SEAT TEST PRESSURE :- 1.0 Mpa

MATERIALS OF CONSTRUCTION
PART NO. PART’S NAME MATERIALS SPECIFICATIONS
1 NUT CARBON STEEL BS:936
2 WASHER CARBON STEEL —–
3 HAND WHEEL C.I. BS:1452,Gr.220
4 STEM BRASS BS:2874,CZ114
5 GLAND NUT BRONZE BS:1400 LG2
6 GLAND BRONZE BS:1400 LG2
7 GLAND PACKING ASBESTOS —–
8 BONNET BRONZE BS:1400 LG2
9 BODY BRONZE BS:1400 LG2
10 DISC BRONZE BS:1400 LG2
11 DISC NUT BRONZE BS:1400 LG2



DIMENSIONS IN mm
NOMINAL SIZE ∅A L D T H~ W
15 1/2” BSP 68 95.3 6.4 90 55
20 3/4” BSP 78 101.6 6.4 101 60
25 1” BSP 88 114.3 8.0 112 75
32 1.1/4” BSP 103 120.7 8.0 125 85
40 1.1/2” BSP 115 133.4 9.5 145 100
50 2” BSP 135 152.4 9.5 163 110
65 2.1/2” BSP 163 165.1 11.1 170 115
80 3” BSP 183 184.0 12.7 203 127
100 4” BSP 216 216.0 15.9 230 160



NOTE:- DUE TO CONTINOUS DEVELOPMENT PROGRAMME, DESIGN & DATA IN THIS LEAFLET ARE SUBJECT TO CHANGE WITHOUT ANY NOTICE.
